Phổ gamma K, eU và eTh trong địa chất và thăm dò khoáng sản

Phổ gamma tự nhiên giúp lập bản đồ sự phân bố tương đối của kali (K), uranium tương đương (eU) và thorium tương đương (eTh) trong vật liệu gần bề mặt. Các lớp này có thể hỗ trợ phân biệt thạch học, regolith, biến đổi nhiệt dịch và một số bối cảnh khoáng sản khi có tương phản đủ rõ. Chúng không phải phép phân tích trực tiếp hàm lượng quặng và không tự xác nhận một mỏ.

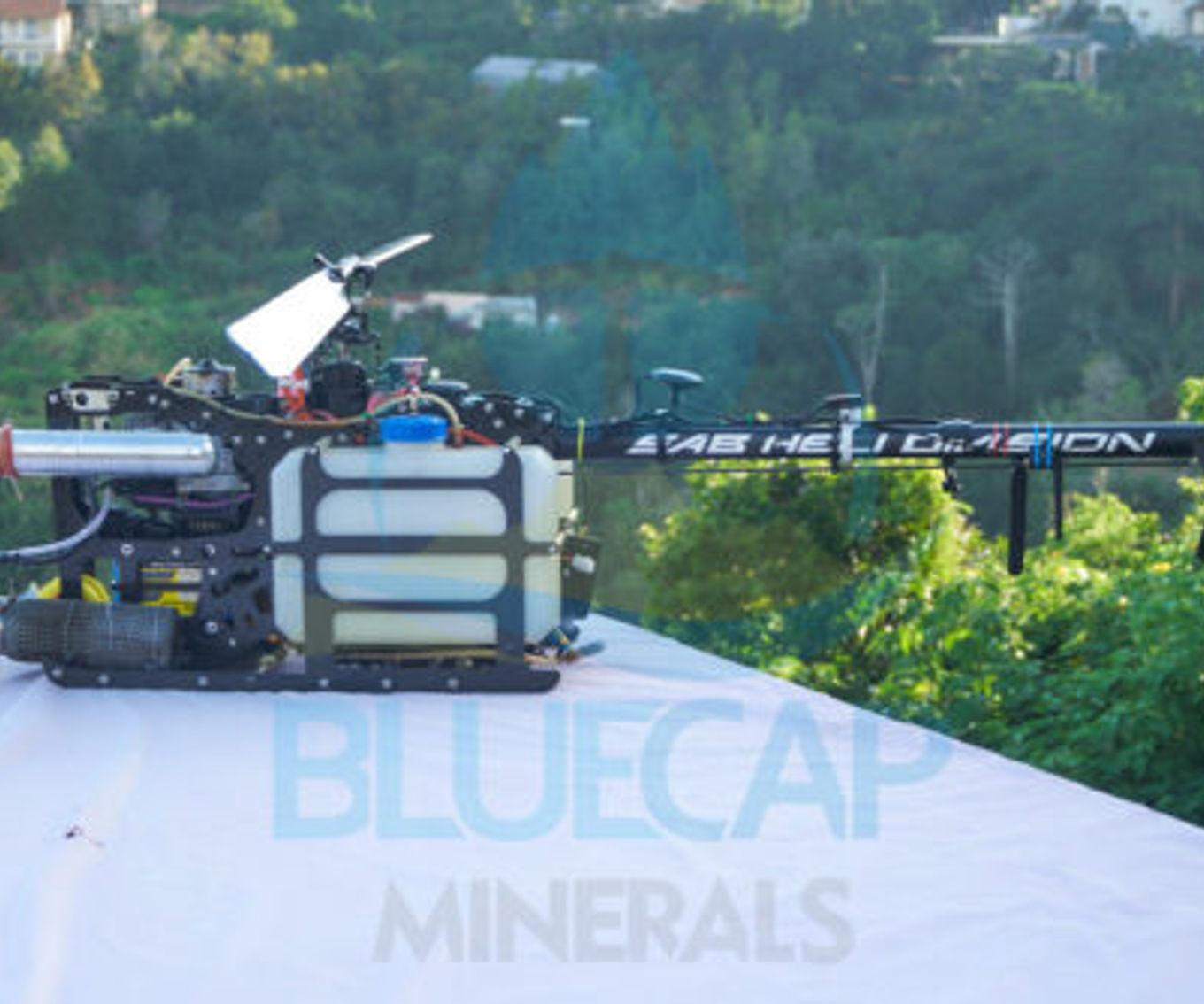

Trang này giải thích phương pháp và cách đọc sản phẩm. Nếu cần đặt một chương trình thu nhận thực địa, xem dịch vụ bay đo phổ gamma bằng UAV của BlueCap. BlueCap dùng Medusa MS-1000 làm tải trọng radiometric; cấu hình bay, hiệu chỉnh và đầu ra được chốt theo từng dự án.

Máy đo phổ gamma ghi tín hiệu gì từ đất và đá?

Các đồng vị phóng xạ tự nhiên và sản phẩm phân rã của chúng phát photon gamma ở những mức năng lượng đặc trưng. Spectrometer ghi phân bố số đếm theo năng lượng thay vì chỉ ghi một con số phóng xạ tổng. Sau hiệu chuẩn và hiệu chỉnh phù hợp, phổ có thể được biểu diễn thành K, eU, eTh và total count.

Khảo sát là phép đo thụ động: cảm biến ghi bức xạ đã tồn tại trong môi trường, không chiếu tia gamma xuống mặt đất. Tín hiệu hàng không chủ yếu đại diện cho lớp vật liệu nông; nước, độ ẩm đất, vật liệu phủ, thảm thực vật, khoảng cách cảm biến và sự phân bố radon trong khí quyển có thể làm thay đổi đáp ứng.

Vì vậy, câu hỏi đúng không phải là “máy thấy sâu bao nhiêu mét?”, mà là: vật liệu gần bề mặt có giữ chữ ký liên quan đến đá mẹ, phong hoá hoặc alteration hay không; hình học khảo sát có đủ số đếm và độ phân giải hay không; và dữ liệu nào sẽ kiểm chứng cách diễn giải.

K, eU và eTh khác nhau như thế nào trên bản đồ radiometric?

• 01

  Kali K

  K được ước tính từ đồng vị phóng xạ tự nhiên K-40. Tương phản có thể liên quan đến feldspar, mica, sét, felsic lithology hoặc biến đổi giàu hay nghèo kali, nhưng cần bối cảnh khoáng vật học.

• 02

  Uranium tương đương eU

  eU thường được suy ra từ sản phẩm phân rã Bi-214 trong chuỗi U-238. Chữ “e” nhắc rằng kết quả phụ thuộc giả định cân bằng chuỗi phân rã và không phải assay uranium trực tiếp.

• 03

  Thorium tương đương eTh

  eTh thường được suy ra từ Tl-208 trong chuỗi Th-232. Thorium tương đối ít linh động trong nhiều quá trình bề mặt nên có thể hữu ích làm nền so sánh, nhưng không phải chất chuẩn bất biến.

Một giá trị cao hoặc thấp chỉ có nghĩa khi so với nền địa phương, loại đá, regolith, độ ẩm, hình học bay và độ bất định. Cùng một miền K cao có thể phản ánh granite giàu K, vật liệu sét, alteration potassic, vật liệu vận chuyển hoặc ảnh hưởng bề mặt khác. Tên kênh không tự cung cấp tên khoáng sản hay nguồn gốc địa chất.

Uranium và thorium được gọi là “tương đương” vì máy bay thường đo gamma từ các sản phẩm con trong chuỗi phân rã, sau đó quy đổi theo mô hình hiệu chuẩn. Sự mất cân bằng do phong hoá, rửa trôi, kết tủa hoặc thoát khí radon có thể làm eU hoặc eTh khác với hàm lượng nguyên tố đo bằng phòng thí nghiệm.

Total count, ảnh ternary K–eU–eTh và tỷ số dùng để làm gì?

Total count tổng hợp số đếm trong một dải năng lượng đã xác định và có thể làm nổi bật thay đổi tổng hoạt độ gamma. Tuy nhiên, nó không cho biết nguyên tố nào tạo tương phản và dễ chịu ảnh hưởng của độ cao, nền, độ ẩm cùng điều kiện thu nhận.

Ảnh tổ hợp ba màu hoặc ternary image gán K, eU và eTh vào ba kênh màu. Màu sắc giúp nhìn nhanh các miền có tỷ lệ radioelement khác nhau, ranh giới thạch học hoặc bề mặt regolith. Bảng màu chỉ là cách trực quan hoá; một màu không phải một loại đá cố định giữa các dự án.

Các tỷ số như K/eTh, eU/eTh và eU/K có thể giảm ảnh hưởng của mức nền chung và nhấn mạnh thay đổi tương đối:

• K/eTh có thể hỗ trợ xem biến đổi tương đối của kali so với thorium trong một mô hình alteration hoặc phong hoá phù hợp.
• eU/eTh có thể làm nổi bật sự làm giàu hoặc suy giảm uranium tương đối, nhưng rất nhạy với cân bằng chuỗi phân rã và radon.
• eU/K có thể hữu ích trong một số phân loại lithology hoặc alteration, song không phải chỉ số khoáng hoá phổ quát.

Tỷ số trở nên không ổn định khi mẫu số gần mức nhiễu. Mọi ảnh tỷ số phải đi cùng mặt nạ dữ liệu, đơn vị, tham số xử lý, thang màu và bản đồ thành phần gốc để người đọc không diễn giải một phép chia nhiều nhiễu như một dị thường địa chất chắc chắn.

Phổ gamma có thể hỗ trợ lập bản đồ địa chất và khoáng sản ra sao?

Trong hệ vàng, đồng–vàng porphyry, đất hiếm hoặc pegmatite, radiometric thường đóng vai trò lớp bối cảnh hơn là phép đo kim loại mục tiêu. Ví dụ, một miền thay đổi K có thể giúp kiểm tra giả thuyết alteration, còn địa từ có thể làm rõ kiến trúc xâm nhập và cấu trúc. Hai lớp độc lập mạnh hơn khi chúng trả lời các câu hỏi khác nhau và cùng phù hợp với bản đồ địa chất.

Với bauxite và laterite, tín hiệu bề mặt có thể liên quan đến vật liệu mẹ, phong hoá, độ ẩm và phân bố regolith; nó không thay khoan mặt cắt hoặc assay. Với uranium, eU là chỉ thị radiometric cần quy trình chuyên môn riêng, không phải chứng nhận hàm lượng hoặc an toàn bức xạ.

Vì sao dị thường K, eU hoặc eTh không đồng nghĩa với thân quặng?

Không dùng riêng phổ gamma để tuyên bố loại quặng, hàm lượng, chiều dày, tonnage, tài nguyên hoặc trữ lượng. Một dị thường hợp lý trở thành mục tiêu kiểm chứng khi nó phù hợp với mô hình địa chất, có chất lượng dữ liệu chấp nhận được và được so sánh với mapping, địa hoá, mẫu, địa vật lý khác hoặc khoan.

Đọc quy trình xử lý dữ liệu phổ gamma K-U-Th để hiểu vì sao dead time, nền, radon, stripping, độ cao, lưới và metadata ảnh hưởng trực tiếp đến hình dạng sản phẩm.

Khi nào nên kết hợp radiometric với địa từ, LiDAR và lấy mẫu?

• Chọn radiometric khi cần thông tin về biến thiên radioelement của vật liệu gần bề mặt, lithology, regolith hoặc alteration.
• Chọn địa từ bằng drone khi câu hỏi liên quan đến độ từ cảm, từ dư, đá chủ, cấu trúc hoặc nguồn tạo dị thường từ.
• Chọn UAV LiDAR khi cần point cloud, DTM, địa hình đất trần, địa mạo, vật cản hoặc bề mặt hỗ trợ thiết kế bay.
• Kết hợp lấy mẫu, địa hoá, mapping hoặc địa vật lý mặt đất khi cần xác minh vật chất, nguồn tín hiệu hay mục tiêu dưới sâu.

BlueCap có thể thiết kế các đợt thu nhận nối tiếp quanh cùng polygon, nhưng không mặc định rằng mọi cảm biến nên bay đồng thời. Tốc độ, độ cao, line spacing, payload, nhiễu và QC tối ưu khác nhau giữa từ kế, spectrometer và LiDAR. Ma trận địa vật lý theo hệ khoáng sản giúp bắt đầu từ mô hình mục tiêu thay vì từ tên thiết bị.

Câu hỏi thường gặp về phổ gamma K-U-Th

Nguồn phương pháp: USGS — processing and interpretation of airborne gamma-ray data, IAEA — Guidelines for Radioelement Mapping Using Gamma Ray Spectrometry Data và IAEA — Airborne Gamma Ray Spectrometer Surveying.
